粉末（mò）塗料噴塗（tú）後出現掉粉現象一般是由靜電造成。影響粉末顆粒接受電荷和保持電荷的主要因素是粉末的介電常數，粉末的介電（diàn）常（cháng）數越低，顆粒帶電越容易，但喪失電（diàn）荷也越容易，這反映在粉（fěn）末在工件上（shàng）的吸咐力（lì）不牢，略（luè）受振動就掉粉。對於（yú）靜（jìng）電噴塗的粉末（mò）塗（tú）料，應盡可能的用（yòng）高介電常數的，它將使粉末的吸附（fù）力大大提高。

從靜電學可知，帶電（diàn）的孤（gū）立導體表麵電荷的分布與表麵曲率半徑有關，曲率最大處(即表麵最尖銳的地方）的電荷密度最大，附近空（kōng）間的電場（chǎng）強（qiáng）度也最大，當電場強度達（dá）到足以使周圍氣體產生電離時，導體的尖端（duān）就會（huì）放電。如果是負高壓（yā）放電（diàn），離開導體的電子（zǐ）將被（bèi）強電場加速，使之與空氣分子碰（pèng）撞，使空氣分子電離（lí）產生正離子和電子。新生的電子又（yòu）被加（jiā）速（sù）碰撞，使空氣分子（zǐ）形（xíng）成一（yī）個“電子雪崩”過程。電子的質量很小，當（dāng）它（tā）衝出電離區域後，很快就（jiù）被比它（tā）重（chóng）得多的氣體分子吸引，氣體分子成為遊離狀態的負離子。這種負離子在電（diàn）場力的作用（yòng）下奔向正極，在電離層處產生一層暈光，即所謂暈光（guāng）放電，當粉末通過電（diàn）暈外圍時，就會受到奔向正極的負離子碰撞而充（chōng）電。

大多數工業用粉末塗料是結構複雜的高分子絕緣體，隻（zhī）有當粉末表（biǎo）麵存在適合（hé）接（jiē）受電荷的位置時，負離子才能吸附到（dào）粉粒表麵的這個部位上（shàng）。對於負離子來說，這個部位可以（yǐ）是粉末組成中的正電荷（hé）雜質或組成中的位能坑，也可以是純機械性的。但不論哪種機理造成的吸附，對離子來說在（zài）每個粉粒上的沉積並不容易。粉粒的表麵電阻很高（gāo），電荷不會因導電而（ér）重新（xīn）分布，所以（yǐ）表麵電（diàn）荷分布是不均勻的。

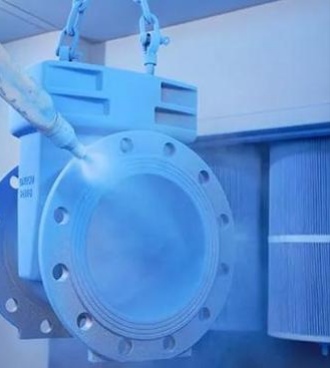

粉末塗料微粒由於電暈放電在電極附近（jìn）帶上了負電荷。當粉末微粒剛離開槍口時，靠壓縮空（kōng）氣輸送力吹出接（jiē）近工件（正極）時，靠電場（chǎng）力的導引，使塗料（liào）牢牢（láo）地吸附在工件上。一般隻需經過幾秒就可使塗（tú）層厚度達（dá）到50～100μm。粉層達到一定厚度的同時，表麵貯存（cún）一（yī）層很厚的負電荷屏蔽層，致使後來的負電粒子被排斥回去，塗層不再增厚。至此完成了塗覆過程。

對於返噴件（jiàn）的表麵（miàn）已塗覆（fù）一層（céng）較厚的漆膜，根據電阻率與（yǔ）所施電壓曲線，較高的電（diàn）阻率有利（lì）於荷電，但負麵作用也（yě）不易於釋放電荷。根據可知，減少電壓，可以降低粒子的轉移（yí）速度和荷電（diàn）量，使粉末粒（lì）子不至於受到（dào）強烈排斥而反彈，同時進一步提高（gāo）了上粉效率；如果E很大，塗層會建立起“感生電場（chǎng）”，工（gōng）件還沒塗覆（fù）很多粉（fěn）末而負電荷密密度區很高，從而排斥了後來的（de）荷負電的粉粒而（ér）難於吸附，隻是粉層很薄。
