氣相二（èr）氧化矽（氣相白碳黑）是極其重（chóng）要的高科技超微細無機新材料之一，由於其粒徑很小，因此比表麵積大，表麵吸附力強，表麵能大，化學純度高、分（fèn）散（sàn）性能好、熱阻、電阻等方麵（miàn）具有特（tè）異（yì）的性能，以其優（yōu）越的穩定性、補（bǔ）強性、增稠性和觸變性，在眾多學科及領域內獨具特性，有著不可取代的作（zuò）用。

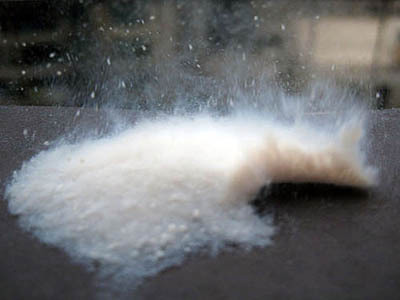

氣相二（èr）氧化矽的分子式:SiO2，白色蓬鬆粉沫，多孔性，無毒無味無汙染，耐高溫。同時它具備的（de）化學惰性（xìng）以及特殊的觸變性能明顯改善橡膠製品的抗（kàng）拉強度，抗撕裂性和耐磨（mó）性，橡（xiàng）膠改良後強度提高數十倍。下列為氣（qì）相法（fǎ）白（bái）炭黑在塗料中的幾種應用。

（1） 消光劑

氣相法白炭黑（hēi）折光指數1.46 , 與成膜樹脂的折（shé）光指數接近，對漆膜顏色沒有影響。在成膜（mó）過程中遷移到漆膜表麵（miàn），能使漆膜表麵產生預期（qī）粗糙度，明顯地降（jiàng）低其表麵（miàn）光澤，是一種良（liáng）好（hǎo）的消光劑。消光效果主要取決於產（chǎn）品的三（sān）個性能：孔積率，粒徑和表麵（miàn）處理。使用氣相法白炭（tàn）黑時要注意與漆膜厚度的匹配，在厚膜漆裏采（cǎi）用顆粒非常細的（de）氣相法白炭黑，是不能產生適當的粗糙度的微細表麵，反之如在薄膜漆裏采用顆（kē）粒粗大氣相法白炭黑，雖然其消光效果非常好，但是漆膜表麵（miàn）的粗糙度將不能為絕大多數用戶接受。

（2）流變助劑

流變性是塗料（liào）的重（chóng）要性能，它直接影響到塗料的外觀、施工性能及貯存穩（wěn）定性等性能，而不同塗（tú）料體係對流變助劑的要求也有差異。

對於油性體係（xì）而言，大部分流變助劑都（dōu）是形成氫鍵而起作用，表麵未處理的氣相法白炭黑聚集體是含有（yǒu）多個羥基，一是孤立的、未受幹擾的（de）自由羥基；二是連生、彼此形（xíng）成氫鍵的鍵合羥基（jī）。這一特性（xìng）賦予油性塗料非常好的貯存性能和施工性能，特別是厚漿型塗料（如船舶漆），既能保證（zhèng）塗料在一定的施工（gōng）剪切力下有良好的流動性，又能保（bǎo）證塗（tú）膜（mó）的一次施工厚（hòu）度。

同時，氣（qì）相法白炭黑由於能（néng）形成（chéng）氫鍵而提高體係的中低剪切粘度，從而起到增稠作用。因（yīn）此，氣相法（fǎ）白炭黑在油性體係當中（zhōng）的應用非常廣泛。不過在水性（xìng）體係中（zhōng），由於水（shuǐ）分子（zǐ）也會與氣相法白炭黑形成氫鍵，大大影響其作用（yòng），所以通常會對其表麵進行封端處理，並引入氧化鋁等改性，利用配位效應而起流變作用，以避開水的影響。但從目前（qián）應用的情（qíng）況來看，都不是很理想（xiǎng），需要反複搭配實驗，而且（qiě）使（shǐ）用不當時還會導（dǎo）致體（tǐ）係有肝化的趨勢（shì）。

（3）防沉劑

氣相法（fǎ）白炭黑是一種理想的（de）防沉劑，它形成的氫鍵（jiàn）結構非常均勻（yún）穩定，而（ér）且是三維網狀（zhuàng）結構。因此，對於防止塗（tú）料體（tǐ）係中顏料的沉澱非常有效（xiào）。特別是對於色漿體（tǐ）係，適當的添加量將大大提高色漿（jiāng）的穩定性，而且能夠（gòu）減少潤濕分散劑（jì）的量（liàng），以提高色漿的（de）適用性並減少色漿對塗料（liào）體係的影響（xiǎng）。氣相法白炭黑的（de）防沉作用對塗料存放非（fēi）常有利，特別是某些顏料如金屬粉和薄片（piàn），都極（jí）易沉澱及不能完全懸浮，使用氣相法（fǎ）白炭黑可保證其分散不沉澱，明顯改善塗料的開罐性能（néng）。以配方總（zǒng）量（liàng）計，氣相法白（bái）炭黑用（yòng）量在0.4%至（zhì）0.8%的範圍內，但特殊情況下，比如富鋅漆（qī），需增加到2%。

（4）抗耐磨劑

氣相法白炭黑采用甲基丙烯矽烷（wán）進行表麵處理（lǐ）後，可以添加到聚氨酯塗料中，起到耐摩擦的作用（yòng）。加入5％－15％的氣相法白炭黑，耐摩擦性可提高10％至35％，同時塗料的流變性能和（hé）幹膜的光學性能都不受負麵影（yǐng）響。此時，添加量大的氣相法白炭黑應該認為是活性填料，而不是助劑。

隨著白炭黑的廣泛（fàn）應用，白炭黑的生產發展也非常的迅速，目前生產廠家主要有德國Degussa、美國Cabot、德（dé）國Wacker。
