前言（yán）

蠟粉是粉末塗料常用的助（zhù）劑，主要起到增硬耐磨，脫氣消泡的作用，常用的品（pǐn）種有聚乙烯蠟，聚丙烯蠟，聚酰胺蠟，聚四氟乙烯蠟等。不同規格的（de）蠟粉在粉末塗料中（zhōng）有不同的表現，在抗劃性，塗膜硬（yìng）度，爽滑手感，脫氣性，光澤度，顏色鮮映性，紋理效果，轉印撕紙，銀粉排列，對印刷或者重塗的影響等方麵均有區別。

實驗目的

為了仔（zǎi）細研究不同（tóng）種類的蠟粉在粉末塗料體係（xì）中的作用機理，蠟粉（fěn）從蠟粉與粉末塗料其他原（yuán）材料的相互作用角度出發進行了一係列實（shí）驗。本文（wén）主要（yào）分析不同蠟粉對聚酯粘度的影響。

粉末塗料用聚酯最基本的指標有酸值，粘度，Tg 值。蠟粉的加入不會影響聚酯的酸值，但對聚酯的粘度和Tg 值有一（yī）定的影響。本文（wén）選取帝斯曼的4140（6:4 混合型）和（hé）4900（TGIC固（gù）化型，94：6）作為基礎材料進行實驗。

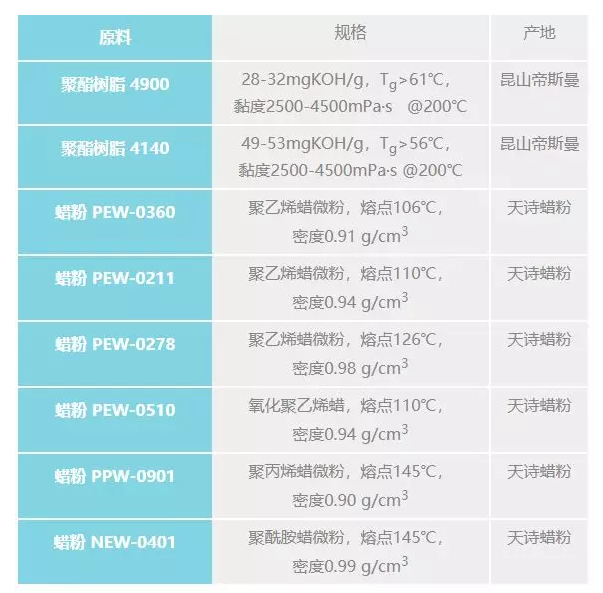

實驗材料

實驗（yàn）方法

在160度下，利用（yòng）旋轉粘度計測量不同品（pǐn）種不同比（bǐ）例的蠟粉（fěn）添加到聚酯（zhǐ）樹脂中後，對聚酯樹脂（zhī）粘度的影響，蠟粉添（tiān）加量為聚酯樹脂的1%，2%，4%。

選擇在160度條件下測量粘度（dù），主（zhǔ）要出發點是考慮蠟粉在這個溫（wēn）度下已經完全融化，而粉末塗料的膠化過（guò）程還沒有完全開始，是希望探索在（zài）蠟粉在粉末塗料（liào）膠化溫度之前對聚酯樹脂粘度的影響。

蠟粉的選擇包括聚乙烯蠟，氧化聚乙烯蠟，聚丙（bǐng）烯（xī）蠟和聚酰胺蠟，其中聚乙烯蠟選擇了低密度聚乙烯蠟（là）（密度（dù）0.90-0.93 g/cm3），中密度聚（jù）乙烯（xī）蠟（密度（dù）0.94-0.96 g/cm3），高密度聚乙烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規格的蠟粉在粉末塗料的生（shēng）產實踐中當中具（jù）有相當的代表（biǎo）性。

實驗數據

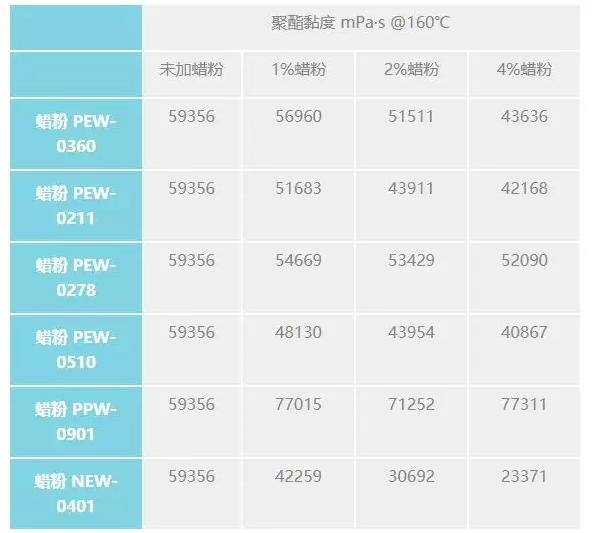

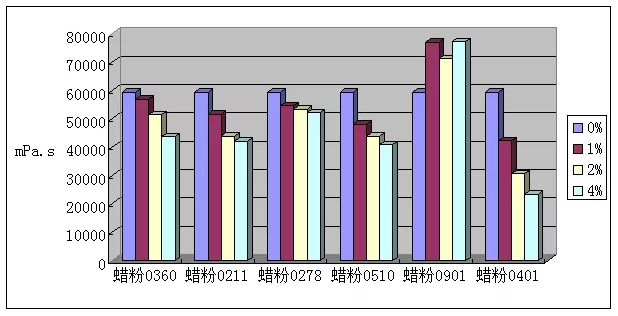

聚（jù）酯樹脂（zhī）4900添加蠟粉的（de）黏度數據如下：

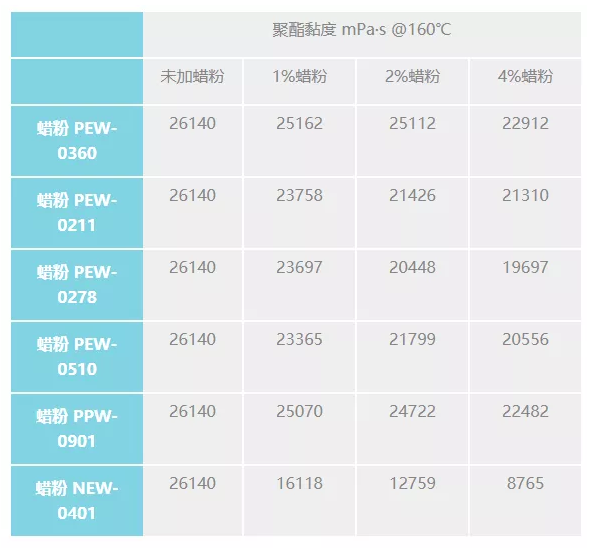

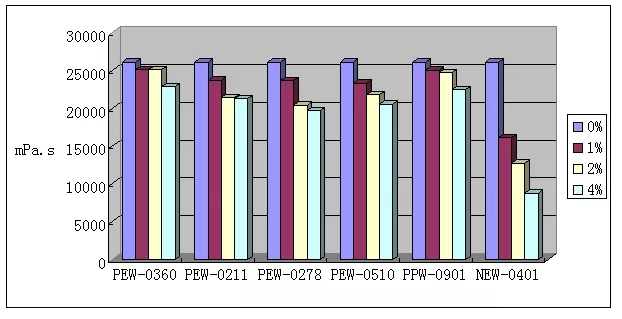

聚酯（zhǐ）樹脂4900添加蠟粉的黏度數據:

結論

蠟粉的（de）加入（rù）基本對（duì）粉末塗料用聚酯樹脂都有一（yī）定的（de）降粘作用，降粘程度隨不同（tóng）的蠟粉及不同的聚酯品種有較大的差異。

聚酰胺（àn）蠟NEW-0401對聚酯（zhǐ）的降黏性（xìng）很（hěn）好，氧化（huà）聚（jù）乙烯蠟PEW-0510對聚酯的降黏性較好，不同規格的聚乙（yǐ）烯（xī）蠟對聚酯的降黏性作用相差很大，中密度聚乙烯蠟粉PEW-0211降黏性較（jiào）好，高密（mì）度聚乙烯蠟PEW-0278在聚酯4140中降黏性尚好但在聚酯4900中降黏性較差，低密度聚乙烯蠟PEW-0360在聚酯4900中降黏（nián）性尚好但（dàn）在聚酯4140中降黏性較差。聚丙烯蠟PPW-0901在（zài）160°時可能存在未完全溶解的情況，實驗顯示在160°時基本不具備降黏能力。
